Кафедра гидравлики и гидропневмосистем ЮУрГУ внедрила новый эжектор на энергообъекте в Республике Башкортостан
Кафедра гидравлики и гидропневмосистем Политехнического института ЮУрГУ много лет специализируется на совершенствовании струйных установок для различных отраслей – энергетики, металлургии, обрабатывающей промышленности. У истоков этого направления стояли известные профессора ЧПИ (ЮУрГУ) Темнов В.К. и Спиридонов Е.К., под руководством которых была создана научная школа по проектированию струйных аппаратов.
Представители этой научной школы – преподаватели кафедры гидравлики и гидропневмосистем в сотрудничестве с Всероссийским теплотехническим институтом (ОАО «ВТИ») и энергетиками Башкирской генерирующей компании («БГК») разработали и внедрили на энергоблоке № 2 Кармановской ГРЭС инновационную водо-воздушную эжекторную установку. Она предназначена для углубления вакуума в паровом пространстве конденсаторов турбины, что способствует повышению эффективности энергоблока в целом.
В работах на Кармановской ГРЭС принимали участие доценты кафедры ГиГПС Школин Сергей, Исмагилов Александр и Битюцких Сергей.
Задачей сотрудников ЮУрГУ в этой работе был расчет и конструирование высокоэффективной водо-воздушной эжекторной установки (ВЭВВЭУ) для вакуумной системы энергоблока электростанции.
В рамках НИОКР были выполнены: мониторинг рабочих параметров энергоблока, выявление потребных рабочих параметров, расчет основных режимных и геометрических параметров эжектора при помощи математической модели, учитывающей предельные значения коэффициента скольжения фаз и структуру двухфазного потока, сделаны теплогидравлические и прочностные расчеты, конструирование эжектора ВЭВВЭУ.

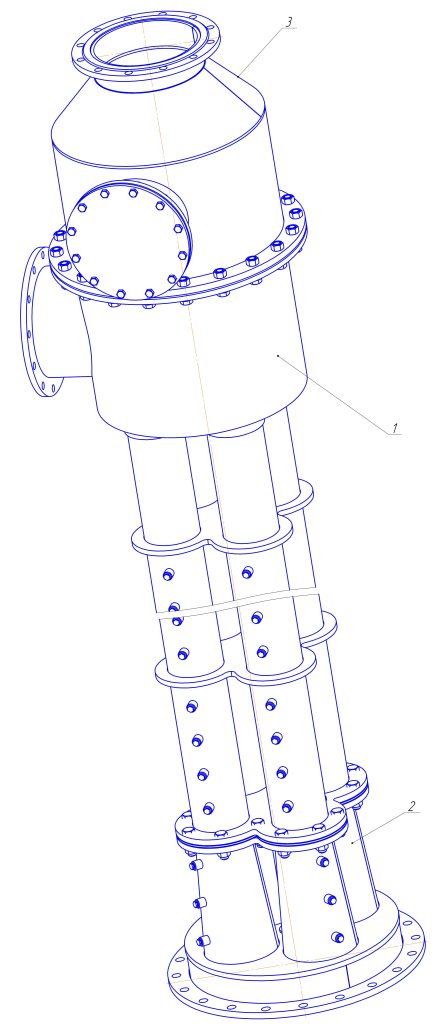

Эжектор, созданный учеными кафедры ГиГПС ЮУрГУ, сочетает в себе сразу несколько элементов из проверенных временем конструкций, например, многоствольную компоновку и сопла, формирующие сразу несколько струй, при этом использованы новые решения, например, вынос соплового блока в приемную камеру, промывочный сбросный трубопровод очистки эжектора и устройство-стабилизатор положения скачка перемешивания. Успешный опыт сокращения длины распада струи и соответствующего ему снижения вертикального габарита подтверждает реализуемость возможности улучшения энергетических параметров за счет полученного снижения противодавления за эжектором. Разработанный ЮУрГУ способ инициации прыжка перемешивания при помощи специального устройства – стабилизатора положения прыжка является эффективным.
Эжектор уже используется на Кармановской ГРЭС, его пусконаладочные и рабочие испытания подтверждают его гарантированные показатели по вакууму и подаче.
По итогам выполнения НИОКР получены два патента на изобретения – «Устранение неисправностей в работе сопел водоструйных эжекторов с несколькими смесительными камерами» и «Система очистки решёток водоструйных эжекторов». Их авторами являются сотрудники кафедры ГиГПС ЮУрГУ, Кармановской ГРЭС и ОАО «ВТИ».
